Руль для компьютера из подручных материалов
Руль для компьютера из подручных материалов.
Недавно в голову пришла мысль. а почему бы не сделать руль для компа.
В магазинах эти девайсы стоят очень даже недешево. А в домашних условиях и при наличии некоторых навыков в сверлении и паянии, смастерить вполне реально.
Схема руля ничем не отличается от схемы обыкновенного джойстика. Подключается к GAME/MIDI порту и не требует никаких драйверов и специальных программ. Сам порт поддерживает два джойстика, имеющих в своем составе 2 переменных резистора и 2 кнопки. В нашем случае я использовал 2 переменных резистора и 4 кнопки (еще две кнопки позаимствовал от второго джойстика).
Схема - простейшая !

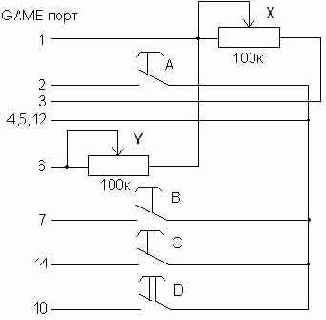

Рис. 1 Принципиальная схема джойстика.
Рис. 2 Внешний вид штекера DB15F со стороны штырьков
Как видите, даже начинающий сможет собрать данную схему, здесь нет ничего сложного. Теперь как его сделать.
Самой главной частью является - руль. Можно взять готовый (от машины), или сделать самому. Я взял от старой детской игрушки (машинка ездит по кругу на магнитике). Руль самый подходящий, только маловат. Сделан из пластмассы, так что работать с ним одно удоволсьтвие. Можно конечно сделать самому. Например согнув в круг полиэтиленовую трубку и сделав поперечное крепление. На крайний случай выпилить из дерева и обшить какой нибудь тканью. Здесь фантазия подскажет. Регулятор скорости - крепиться в любое доступное место, на вал сажается ручка от любого радиоприемника или т.п.
Так с рулем разобрались. Теперь резисторы. Вещь очень распостраненная, на любом радиорынке вы их найдете в любом количестве. Главное подобрать такой, чтоб не сломался, поэтому лучше брать те, что побольше, я использовал СП-1 и СП-3, оба на 100кОм. С резисторами тоже я думаю все понятно.
Кнопки. По скольку руль у меня готовый и сделан из пластмассы, я взял кнопки от двух старых сломанных мышек. Эти кнопки очень малы по размерам и как раз помещаются внутри руля. Закрепил их на поперечной перекладинке, так, чтоб не мешали и к ним был легкий доступ. На сами кнопки приклеил пластмассовые бусинки , т.к. кнопки не возможно было нажать без помощи какой нибудь острой вещицы.
Вроде неплохо получилось, почти как в магазине.
Крепление. Делается по вкусу. Из дерева, пластмассы, аллюминиевой пластины. Короче из того, что будет под рукой. Можно приспособить какую нибудь пластмассовую коробочку, тогда все провода и резисторы спрячутся внутри. Крепиться конструкция к столу тоже по желанию, например на струбцине или с помощью тисков.
Когда руль собран, нужно припаять проводники к резисторам и кнопкам. С кнопками надо быть осторожным, они маленькие и пластмассовые, расплавяться махом если перегреть. Провод любой, но самый подходящий - 8-ми жильный провод - витая пара. Тот которым компьютерную сеть прокладывают. Штекер покупаеться на рынке их тоже бывает в достатке. Спаяли ? Замечательно !
Теперь нужно отрегулировать руль, чтоб при среднем положении резистора, наш руль находился в исходном состоянии, тоже самое с регулятором скорости. Все !!!
Подключаем все это дело к звуковой карте. Заходим в Панель управления, выбираем игровые устройства. Нажимаем добавить игровой манипулятор. В меню выберем - 2 оси 4 кнопки. Затем ОК. После этого нам необходимо откалибровать джойстик. Система сама подскажет как это сделать. Если при повороте руля влево - курсор идет направо, ничего страшного, просто надо поменять местами провода на контактах резистора.
В итоге, после долгих мучений, строганий, паяний, и т.д. получается что-то похожее на руль, с которым может даже поиграть удастся.
Поздравляю, руль готов, при самых худших обстоятельствах, он вам обойдется за копейки. Зато будет гордость от сделанного своими руками !!!. Удачи.
Если есть вопросы пишите - сюда.
